Автоматика антиобледенения кровли нужна не для того, чтобы превратить обычный греющий кабель в «умный гаджет». Ее задача практичнее: включать и отключать систему тогда, когда на крыше действительно складываются условия для образования наледи. Зимой этого нельзя надежно определить только по календарю, прогнозу погоды или одному показанию температуры воздуха.
Самая сложная ситуация возникает не обязательно в сильный мороз. Часто проблемнее переход через ноль: днем снег на крыше подтаивает, вода идет в ендовы и желоба, вечером температура снижается, а часть влаги снова замерзает. Если включать обогрев только «когда очень холодно», можно пропустить именно тот режим, ради которого система вообще устанавливалась.
Поэтому нормальная автоматика работает не как бытовой выключатель у входной двери. Она собирает данные с датчиков, сопоставляет их с заданным алгоритмом и управляет нагревом без необходимости каждый раз ждать решения владельца или обслуживающего персонала.
Для частного дома это вопрос удобства и надежности. Для многоквартирного или коммерческого здания — еще и вопрос эксплуатации: никто не должен дежурить у щита и угадывать, пора ли включать кровельный обогрев.
Почему ручное управление кажется простым только до первой нестабильной зимы
Представим обычный малоэтажный дом в Подмосковье. На крыше установлен кабель в критических зонах, есть желобы и водосточные трубы. Владелец решает управлять системой вручную.
В ноябре это кажется разумным. Выпал снег — включили. Стало сухо — выключили.
Через несколько недель начинается типичная российская погода: ночью -5 °C, днем +1 °C, затем мокрый снег, вечером снова небольшой минус. Одна сторона крыши прогревается солнцем, другая остается в тени. На части ската снег тает, в желоб поступает вода, а владелец в это время находится на работе.
У ручного управления сразу появляются слабые места:
- нужно постоянно следить за погодой;
- нужно понимать, что происходит именно на крыше, а не у окна;
- нужно помнить о системе в момент оттепели;
- нужно вовремя выключать нагрев после окончания опасного периода;
- нужно учитывать осадки, а не только температуру;
- нужно быть рядом или иметь отдельное дистанционное управление.
Человек способен делать это несколько дней. Всю зиму такой режим быстро превращается в случайность.
Температура воздуха не описывает состояние кровли целиком
Первое искушение — поставить простой терморегулятор по воздуху. На улице холоднее заданного значения — система работает, теплее — отключается.
Такой подход учитывает только один фактор.
На практике при -15 °C и сухой крыше нагрев может быть не нужен вообще. Воды нет, новый лед не формируется. При температуре около нуля и мокром снеге ситуация противоположная: влага активно поступает в водосточную систему, и именно тогда риск закупоривания льдом может быть высоким.
Поэтому автоматика антиобледенения кровли должна отвечать не только на вопрос «какая температура», но и на вопрос «есть ли условия для образования и движения талой воды».
Это и есть основное отличие наружной метеозависимой системы от обычного комнатного терморегулятора.
Что Caleo | Калео официально использует для автоматизации
В актуальной линейке Caleo | Калео для систем снеготаяния и антиобледенения предусмотрена двухканальная метеостанция UTH-X123ST. Производитель указывает, что она предназначена для управления системами обогрева кровли и площадок и обеспечивает автоматизацию этих процессов.
Для работы метеостанции отдельно используется датчик осадков и температуры ДОТ. На официальной карточке датчика его применение прямо указано как «для систем антиобледенения».
Это важный момент: речь идет не о попытке приспособить терморегулятор теплого пола к улице, а об оборудовании, которое производитель относит именно к наружным антиобледенительным системам.
Подробнее состав и назначение такого управления можно проверить на официальной странице метеостанции Caleo | Калео UTH-X123ST.

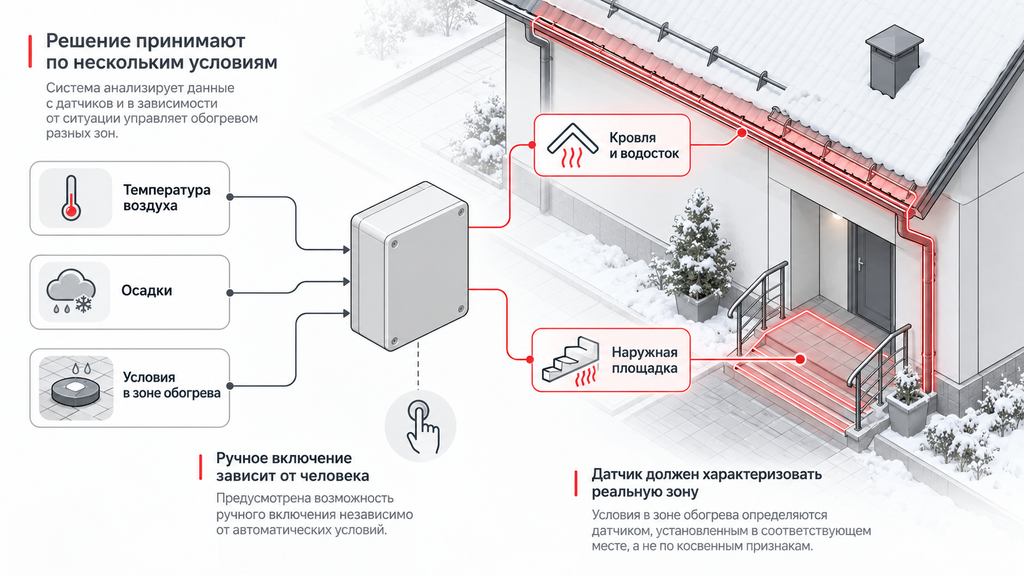

Почему датчик осадков меняет логику управления
Если система знает только температуру, она не различает две совершенно разные ситуации.
Первая: морозная сухая ночь, снег не идет, кровля сухая.
Вторая: температура близка к нулю, идет мокрый снег, на поверхности появляется вода.
С точки зрения одного температурного датчика обе ситуации могут выглядеть как «холодно». С точки зрения риска обледенения они различаются принципиально.
Датчик осадков и температуры нужен именно для того, чтобы система могла учитывать появление влаги в наружной среде.
Это не означает, что один датчик автоматически решает все задачи любой кровли. Место установки, схема управления, количество зон и состав оборудования определяют по проекту. Но сама логика становится намного ближе к реальному процессу образования льда.
Автоматика должна понимать не погоду вообще, а условия конкретной зоны
Одна из типичных ошибок — считать, что датчик можно установить «где-нибудь снаружи».
Кровля неоднородна.
Северный скат может находиться в тени. Южный получает солнце. Ендова собирает воду с двух плоскостей. Карниз охлаждается иначе, чем участок над теплой мансардой. Водосточная труба проходит вдоль фасада и затем выходит к холодной отмостке.
Поэтому место измерения должно соответствовать тому фактору, который система должна контролировать.
Установка датчика только потому, что там удобно провести кабель, может дать формально рабочую, но плохо информированную систему.
Проектировщик должен ответить на три вопроса:
- Какой параметр измеряет датчик?
- Какую реальную зону объекта это измерение характеризует?
- Что должна сделать система после получения этого сигнала?
Если третий вопрос не определен, автоматика превращается в дорогой индикатор.
Двухканальное управление нужно не для красивой спецификации
У двухканальной метеостанции есть практический смысл там, где объект действительно содержит две отдельные зоны с разными условиями.
Например, у частного дома можно разделить:
- кровлю и водосток;
- кровлю и входную площадку;
- две зоны наружного обогрева с разной логикой.
На коммерческом или малоэтажном жилом объекте различий может быть еще больше.
Но наличие двух каналов не означает, что каждый проект обязан использовать их одинаково. Конфигурацию выбирают под объект.
Смысл в другом: система управления может работать не как один общий выключатель на все наружные нагреватели, а как инструмент для независимых зон.
Это особенно важно, если одна зона уже сухая, а другая все еще получает воду или осадки.
Почему автоматизация не исправляет плохую раскладку кабеля
Можно установить качественную метеостанцию, датчик осадков и правильно собрать щит управления, но получить слабый результат.
Причина проста: автоматика управляет только тем нагревателем, который физически установлен на объекте.
Если кабель пропустил холодный участок желоба, метеостанция не добавит его туда.
Если конечный сброс воды остается незащищенным и регулярно замерзает, правильный алгоритм включения не изменит геометрию системы.
Если водосток забит листьями, автоматика не очистит его.
Поэтому последовательность должна быть такой:
- обследовать кровлю;
- определить путь воды;
- проверить исправность водостока;
- выделить зоны риска;
- рассчитать нагрев;
- после этого проектировать управление.
Автоматика — верхний уровень системы, а не замена нижним.
Как выглядит плохой сценарий с обычным выключателем
На практике ручное управление часто работает так.
Осенью электрик вывел отдельный выключатель. Хозяину сказали включать кабель во время снегопада.
Первый снег прошел успешно. Во второй раз хозяин забыл. В третий включил систему заранее и оставил на несколько дней. Затем уехал и вспомнил об обогреве уже после возвращения.
Технически нагреватель исправен. Эксплуатационно система зависит от памяти человека.
Для редкого резервного оборудования такой подход еще может быть понятен. Для системы, которая должна реагировать на быстро меняющиеся наружные условия, он слабый.
Хорошая автоматика уменьшает количество моментов, когда безопасность зависит от того, вспомнил ли кто-то подойти к щиту.
Почему автоматизация особенно важна в квартире на верхнем этаже
Житель квартиры вообще не управляет общей кровлей вручную.
Он может увидеть сосульки из окна, заметить лед на водостоке или сообщить управляющей организации о проблеме. Но доступ к крыше, электрическому щиту и системе антиобледенения находится у обслуживающей стороны.
Поэтому для многоквартирного дома нормальная автоматика важнее бытового удобства.
Система должна работать по заданной логике без постоянного присутствия сотрудника на объекте.
В противном случае эксплуатация превращается в цепочку звонков: кто заметил погоду, кто приехал, кто включил, кто потом выключил.
Что происходит, если систему включить слишком рано
Автоматизация нужна не только для своевременного включения.
Слишком ранняя или слишком продолжительная работа тоже нежелательна.
Если кровля сухая, а осадков нет, дополнительный нагрев не дает полезного результата. Электроэнергия расходуется, оборудование работает, но задача антиобледенения отсутствует.
Именно поэтому управление должно учитывать реальную необходимость работы, а не календарную дату.
Нельзя сводить систему к правилу «с ноября по март всегда включено». Зима внутри одного сезона меняется слишком сильно.
Что происходит, если систему включить слишком поздно
Противоположная ошибка опаснее.
Если большая масса льда уже сформировалась, система оказывается в другом режиме, чем при предотвращении наледи.
Кабель, рассчитанный на поддержание свободного водоотвода, не следует автоматически воспринимать как аварийный инструмент для быстрого растапливания огромной ледяной пробки.
Кроме того, при позднем включении талая вода может появиться рядом с уже замерзшим участком и создать дополнительный поток.
Поэтому автоматическое управление ценнее именно профилактикой: оно должно отреагировать в период, когда условия для образования льда только складываются.
Система антиобледенения и прогноз погоды решают разные задачи
Смартфон показывает прогноз на весь район. Датчик измеряет условия в конкретной точке объекта.
Прогноз полезен для планирования обслуживания, но не заменяет локальную автоматику.
Даже в одном поселке крыши могут вести себя по-разному из-за:
- ориентации по сторонам света;
- тени от соседних зданий;
- ветра;
- конструкции чердака;
- теплопотерь;
- формы кровли;
- состояния снега.
Поэтому идея «подключим реле к интернет-прогнозу и этого хватит» должна оцениваться очень осторожно. Рабочий алгоритм должен быть подтвержден проектом конкретной системы.
Что автоматизировать: кровлю или весь зимний контур дома
На частном участке рядом могут работать несколько наружных систем:
- кровля;
- водостоки;
- ступени;
- пандус;
- дорожка;
- въезд;
- ливневка.
Условия у них связаны, но не идентичны.
Например, на крыше снег уже тает от солнца, а ступени у северного входа остаются сухими и холодными. Или наоборот, на площадку падает мокрый снег, а кровля почти чистая.
Поэтому объединять все наружные нагреватели под один общий сигнал только ради простоты не всегда разумно.
На Clariva уже есть отдельный материал о том, как решали проблему обледеневшего пандуса у подъезда. Там объектом является открытая поверхность, по которой движутся люди. Для кровли логика другая: система должна в первую очередь сохранить путь талой воды и предотвратить наледь в водоотводе.
Технологии могут быть родственными, но управляющие сценарии не обязаны совпадать.
Датчик не должен стоять там, где его показания искажены зданием
Наружный датчик работает с окружающей средой, поэтому его положение влияет на данные.
Если установить его в месте, которое нагревается солнцем или получает тепло от фасада, показание может не отражать условия проблемной зоны.
Если датчик осадков закрыт конструкцией, он может не видеть то, что реально попадает на кровлю.
Точное место установки определяется документацией оборудования и проектом. Самостоятельно придумывать расстояния или высоту здесь не нужно.
Практическое правило другое: датчик нельзя размещать только по удобству монтажа.
Почему автоматика должна быть понятна обслуживающему человеку
Даже полностью автоматическая система нуждается в обслуживании.
Человек должен понимать:
- какие зоны подключены;
- какой датчик за что отвечает;
- в каком режиме работает контроллер;
- что означает аварийное или необычное состояние;
- как безопасно вывести систему из работы для обслуживания;
- где находится документация.
Проблема многих инженерных объектов появляется через несколько лет после монтажа. Первоначальный подрядчик уже не обслуживает дом, а новый специалист видит шкаф с непонятными подписями.
Поэтому хорошая маркировка и схема не менее важны, чем сам контроллер.
Какие документы стоит сохранить после монтажа
Для частного дома достаточно отдельной технической папки.
В ней стоит хранить:
- план кровли с зонами обогрева;
- схему электрической части;
- модель метеостанции;
- данные датчиков;
- места их установки;
- настройки, предусмотренные проектом;
- паспорта оборудования;
- фотографии до окончательного закрытия элементов;
- результаты проверок;
- контакты монтажной организации.
Для управляющей компании или коммерческого объекта такой комплект должен быть частью нормальной эксплуатационной документации.
Почему датчик осадков не отменяет осмотр желобов
Автоматика может точно определить неблагоприятные погодные условия, но она не видит мусор внутри водостока.
Если осенью желоб забит листьями, зимой система нагрева будет работать рядом с механически заблокированным каналом.
Поэтому обслуживание начинается с обычных действий:
- очистить желоба;
- проверить воронки;
- осмотреть водосточные трубы;
- проверить выпуск;
- убрать посторонние предметы;
- оценить крепления.
Только исправный водоотвод имеет смысл автоматизировать.
Датчики не заменяют проверку теплотехники кровли
Если снег на крыше постоянно тает из-за выраженной утечки тепла из здания, система антиобледенения работает с последствием.
В таком случае нужно отдельно проверить утепление и конструкцию кровли.
Автоматика может уменьшить риск ледяных пробок, но не должна восприниматься как способ игнорировать теплотехническую проблему.
Особенно показателен неравномерный рисунок снега: одна полоса крыши постоянно оголена, а соседняя остается заснеженной.
Это повод обследовать конструкцию.
Почему автоматика не должна создавать новую наледь ниже по маршруту
Представим, что система своевременно включила обогрев карниза и желоба.
Вода пошла по водосточной трубе и вышла на холодную площадку. Там нагрева нет.
Результат — крыша стала безопаснее, но у входа появился лед.
Следовательно, алгоритм работы нужно рассматривать вместе с маршрутом воды.
У Clariva уже есть материал о ситуации, когда дренаж вокруг дома замерзает зимой. Он относится к другому объекту, но хорошо показывает принцип: вода должна не просто покинуть одну обогреваемую зону, а безопасно пройти дальше.
Для автоматизации кровли это означает, что проект не заканчивается на команде «включить кабель».
Автоматика в частном доме: сценарий без постоянного контроля
Представим двухэтажный российский дом с металлической кровлей и наружным водостоком.
Хозяева живут постоянно, но днем находятся на работе. В системе есть обогрев карнизной зоны и водостока.
Без автоматики владелец утром видит прогноз и решает, включать ли систему. В течение дня температура меняется, начинается мокрый снег, затем солнце выходит на один скат.
Автоматика позволяет убрать человека из этой цепочки решений.
Она получает данные от датчиков и управляет системой по заложенному алгоритму.
Хозяину остается контролировать исправность оборудования, а не погоду каждый час.
Автоматика в малоэтажном ЖК: другой уровень ответственности
Для жилого комплекса важна уже не только электроэнергия.
Есть проходы, парковки, входные группы, общие водостоки и ответственность управляющей организации.
Если кровельная система зависит от ручного включения, необходимо обеспечить постоянный регламент: кто принимает решение, кто имеет доступ, как фиксируется включение и когда оборудование отключается.
Автоматика сокращает эту операционную нагрузку.
Но при этом повышается требование к проекту: неверный датчик или неправильно выбранная зона будут автоматически повторять ошибку много раз.
Автоматизация усиливает хорошее решение и так же последовательно исполняет плохое.
Что проверять перед покупкой метеостанции
Покупка контроллера должна быть ближе к концу проектирования, а не к началу.
До этого нужно знать:
- количество зон;
- тип нагревательных секций;
- электрическую нагрузку;
- места датчиков;
- логику водоотвода;
- режим объекта;
- доступную электрическую мощность;
- способ обслуживания.
Только после этого становится понятно, какой контроллер действительно нужен.
Если сначала купить автоматику, а затем пытаться под нее перестроить проект, возможны лишние ограничения.
Таблица: ручное и автоматическое управление
| Ситуация | Ручное управление | Автоматика с датчиками |
|---|---|---|
| Мокрый снег начался днем | Нужно, чтобы кто-то заметил и включил систему | Реакция определяется датчиками и алгоритмом |
| Мороз, но кровля сухая | Система часто остается включенной «на всякий случай» | Возможно управление по фактическим условиям |
| Хозяев нет дома | Требуется дистанционное действие или помощник | Работа не зависит от присутствия человека |
| Погода быстро меняется | Нужно постоянно следить | Система получает локальные данные |
| Несколько зон | Сложнее управлять вручную | Возможна раздельная логика при соответствующем оборудовании |
| Обслуживание | Простая кнопка, но высокая зависимость от человека | Нужны схема, настройки и квалифицированное обслуживание |
Таблица не означает, что автоматизация делает систему безошибочной. Она показывает, какую функцию снимают с человека датчики и контроллер.
Пять ошибок в автоматизации антиобледенения
Ошибка 1. Считать температуру единственным условием
Для кровли важны осадки и наличие влаги. Один температурный сигнал не описывает весь процесс.
Ошибка 2. Устанавливать датчик там, где удобнее провести провод
Место измерения должно соответствовать контролируемой зоне.
Ошибка 3. Подключать все наружные системы как одну зону
Кровля, пандус и площадка могут находиться в разных условиях.
Ошибка 4. Не оставлять документацию
Через несколько лет никто не вспомнит исходную логику настроек.
Ошибка 5. Пытаться автоматикой исправить строительный дефект
Контроллер не ремонтирует водосток, утепление и уклоны.
Как проверить существующую систему, если она включается «не вовремя»
Иногда владельцы жалуются на два противоположных симптома.
Первый: система долго работает в сухую погоду.
Второй: снег уже мокрый и вода течет, а обогрев еще не включился.
Диагностику нужно начинать не с изменения настроек наугад.
Проверяют:
- состояние и размещение датчиков;
- соответствие настроек проекту;
- физическую исправность датчиков;
- работу контроллера;
- коммутацию зон;
- наличие реальных осадков в месте датчика;
- состояние кабеля и водостока.
Только после этого корректируют алгоритм.
Можно ли обойтись без сложной автоматики на маленьком доме
Иногда да.
Небольшой объект может иметь простую систему и небольшой набор оборудования. Но «маленькая крыша» не означает автоматически «ручное включение достаточно».
Решение зависит от режима эксплуатации.
Если дом используется постоянно, владелец находится на месте и система небольшая, проект может быть проще. Если дом стоит пустым неделями, автоматическое управление становится полезнее даже при небольшой площади.
Поэтому масштаб объекта — только один фактор.
Почему экономию нельзя обещать одним процентом
Автоматика действительно может снижать лишнее время работы, потому что система включается только при соответствующих условиях.
Но фиксированный процент экономии для любой крыши обещать нельзя.
Результат зависит от:
- климата;
- количества осадков;
- установленной мощности;
- длительности сезона;
- алгоритма управления;
- площади зон;
- прежнего режима работы.
Если до установки автоматики кабель вообще включали редко, разница будет одной. Если он всю зиму работал почти непрерывно, другой.
Поэтому правильнее оценивать фактическое потребление после настройки системы, а не повторять универсальную маркетинговую цифру.
Автоматика антиобледенения кровли: рабочая последовательность
Автоматика антиобледенения кровли должна появляться в проекте после того, как понятна сама кровля.
Рабочая последовательность выглядит так:
Шаг 1. Определить, где образуется талая вода.
Шаг 2. Проследить путь до воронки, желоба, трубы и конечного сброса.
Шаг 3. Выделить зоны, где нужен нагрев.
Шаг 4. Рассчитать нагревательные секции и электрическую нагрузку.
Шаг 5. Разделить объект на зоны управления.
Шаг 6. Определить, какие параметры среды нужно контролировать.
Шаг 7. Выбрать совместимую автоматику и датчики.
Шаг 8. Установить датчики в проектных точках.
Шаг 9. Проверить алгоритм в реальных погодных условиях.
Шаг 10. Сохранить настройки, схемы и фотографии.
Эта последовательность не дает универсальной схемы на одну страницу, зато предотвращает главную ошибку: покупку дорогого контроллера до понимания того, чем он должен управлять.
Почему автоматика лучше всего работает на правильно спроектированной кровле
Самый хороший контроллер не делает систему умнее, если исходные данные неверны.
Но на исправной кровле с правильно определенными зонами датчики и автоматика решают реальную эксплуатационную проблему: убирают необходимость человеку каждый раз угадывать момент включения и выключения.
Для Caleo | Калео официально подтверждено применение специализированной метеостанции UTH-X123ST и датчика осадков и температуры ДОТ в системах антиобледенения. Это позволяет строить управление вокруг наружных погодных факторов, а не использовать комнатную логику теплого пола.
Главный принцип здесь простой: антиобледенение должно реагировать не на дату в календаре и не на ощущение «на улице холодно», а на реальные условия, при которых вода появляется и может снова замерзнуть.
Тогда автоматика антиобледенения кровли становится не дополнительной опцией, а нормальным способом управлять системой без постоянного ручного дежурства.
